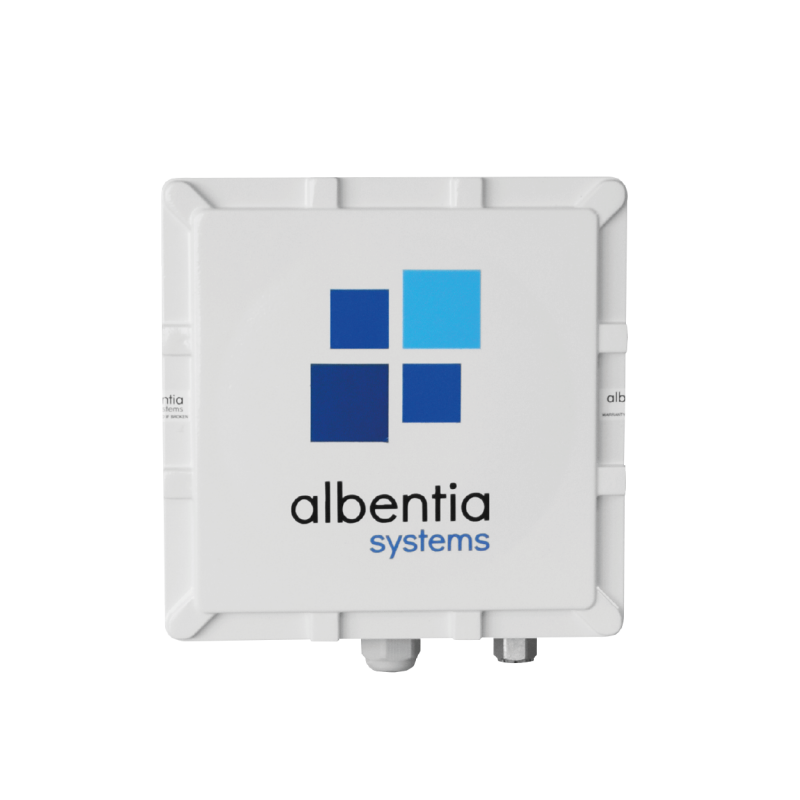

AXS-BS-130-N

Estación base 35Mbps 3.5GHz

Estación base con una única portadora, puede ofrecer hasta 35Mbps netos con una QoS equivalente a las HFC. Proporciona cobertura en redes de acceso en la banda de 3.5GHz.

NOTA IMPORTANTE: Este producto solo es compatible con los terminales de usuario AXS-CPE100 en la banda de 3.5GHz de Albentia Systems.

Alimentador PoE y antena no incluidos.

AXS-BS-130-N

Ficha técnica

Frecuencia
3.3-3.9GHz
Capacidad
35 Mbps
Banda
3.5GHz
Consumo
4W típicos, 6W máx. (100% tráfico)
Sincronismo
Sí, para más de un sector con unidad SCU
Ancho de canal
10 / 7 / 5 / 3.5 / 1.75 MHz
Alimentación
PoE 802.3af 36-57VDC - PIN 1,2/3,6
Interfaz de datos
Ethernet 10/100 Base T
Peso
2,3 kg (herraje incluido)
Dimensiones
330 x 330 x 110 mm (embalado)
Rango de temperatura
De -30ºC a +55ºC (ambiente, en operación)
Eficiencia
3,5bps/Hz
Antena
Conector N para antena externa
Salto de canal
1MHz
Sensibilidad BPSK
-92dBm @ 10MHz / -99dBm @ 1.75MHz
Sensibilidad 64QAM
-75dBm @ 10MHz / -82dBm @ 1.75MHz
Máx. potencia de Tx
23dBm
Modulación
OFDM de 256 portadoras
Mod. subportadora
Adaptativa BPSK, QPSK, 16QAM y 64QAM (7 niveles diferentes con combinación FEC)
FEC
Sí, Reed-Solomon concatenado con código convolucional
DFS
Sí
Downlink/Uplink
Desde 12% hasta 95%
Acceso al medio
TDMA síncrono con implementación hardware
Técnica de duplexación
TDD (Time Domain Duplexing)
Control de QoS
Colas independientes por servicio. 5 niveles de QoS (BE, nRTPS, eRTPS, RTPS, UGS)
Máx. CPEs por sector
50
Diferenciación de servicios
Capa 2: Dirección MAC origen/destino, EtherType, etiqueta VLAN/PPPoE Capa 3: DSCP ToS, dirección IP origen/destino, subred, protocolo Capa 4:Puerto TCP o UDP origen/destino
Nº máx. servicios
Ilimitados
Funcionalidad de red capa 2
Bridging (IEEE 802.1), 802.1q, 802.1p, soporte q-in-q, ilimitadas VLANs
Funcionalidad de red capa 3
Routing dinámico/estático, NAT, DHCP servidor/cliente
Gestión remota
Web, SSH, XML-RPL, SNMP v1, 2 y 3
Cifrado
AES128/256
Latencia
5ms
Certificados X.509
Sí
Tamaño máx. paquete
2048 bytes
Gestión local
Puerto para ACC-HU
Protocolo de acceso al medio radio
aerDOCSIS compatible con IEEE 802.16-2017
Radio
ETSI EN 302 326-2
Entorno
IP67 (protección) ETSI EN 60951-1 (seguridad) UNE EN 60068-1 1/2/11/14/30 (ambiental) ETSI EN 301 489-1 V1.9.2 (EMC) ETSI EN 301 489-17 V2.2.0 (EMC)
