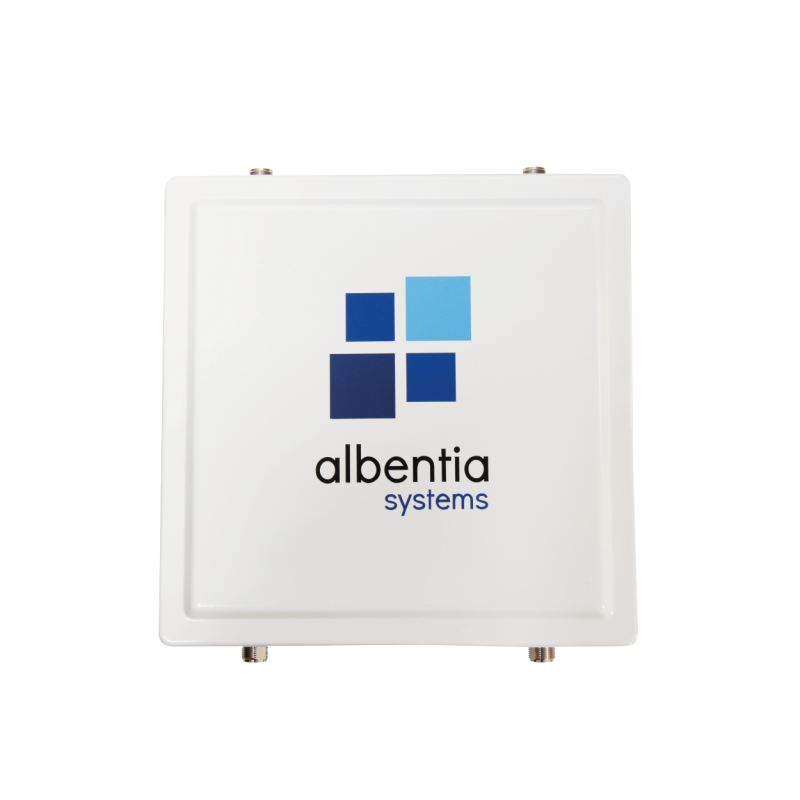

AXS-BS-430-N

Estación base 140Mbps 3.5GHZ

Dispositivo multicarrier diseñado para dar cobertura en redes de acceso que ofrece 140Mbps en la banda de 3.5GHz a través de cuatro portadoras con capacidad ilimitada de CPEs.

NOTA IMPORTANTE: Este producto solo es compatible con los terminales de usuarios AXS-CPE100 y AXS-CPE200 en la banda de 3.5GHz de Albentia Systems.

Alimentador PoE y antena no incluidos.

AXS-BS-430-N

Ficha técnica

Frecuencia
3.3-3.9GHz
Capacidad
140 Mbps
Banda
3.5GHz
Consumo
22W típicos, 35W máximo (100% tráfico)
Sincronismo
GPS integrado
Ancho de canal
10 / 7 / 5 / 3.5 / 1.75 MHz
Alimentación
PoE 802.3af Class 4 (60W) 48-57VDC (4 pares)
Interfaz de datos
Gigabit Ethernet
Peso
4,5 kg (herraje incluido)
Dimensiones
265 x 265 x 70 mm (sin embalaje)
330 x 330 x 110 mm (embalado)
Rango de temperatura
De -30ºC a +55ºC (ambiente, en operación)
Eficiencia
3,5bps/Hz
Antena
4 conectores N para antena externa
Salto de canal
1MHz
Sensibilidad BPSK
-92 dBm @ 10MHz / 99 dBm @ 1.75MHz
Sensibilidad 64QAM
-74 dBm @ 10MHz / -82 dBm @ 1.75MHz
Máx. potencia de Tx
23 dBm por canal / 29 dBm total
Modulación
OFDM de 256 portadoras
Mod. subportadora
Adaptativa BPSK, QPSK, 16QAM y 64QAM (7 niveles diferentes con combinación FEC)
FEC
Sí, Reed-Solomon concatenado con código convolucional
DFS
Sí
Downlink/Uplink
Desde 12% hasta 95%
Acceso al medio
TDMA síncrono con implementación hardware
Técnica de duplexación
TDD (Time Domain Duplexing)
Control de QoS
Colas independientes por servicio. 5 niveles de QoS (BE, nRTPS, eRTPS, RTPS, UGS)
Máx. CPEs por sector
Ilimitados
Diferenciación de servicios
Capa 2: Dirección MAC origen/destino, EtherType, etiqueta VLAN/PPPoE Capa 3: DSCP ToS, dirección IP origen/destino, subred, protocolo Capa 4: Puerto TCP o UDP origen/destino
Funcionalidad de red capa 2
Bridging (IEEE 802.1)
Funcionalidad de red capa 3
Routing dinámico/estático, NAT, DHCP servidor/cliente
Gestión remota
Web, SSH, XML-RPL, SNMP v1, 2 y 3
Cifrado
AES128/256
Latencia
5ms
Certificados X.509
Sí, autenticación CPEs
Tamaño máx. paquete
2048 bytes
Gestión avanzada
Soporte canal SMC, doble IP datos/gestión
Protocolo de acceso al medio radio
aerDOCSIS compatible con IEEE 802.16-2017
Radio
ETSI EN 302 326-2
Entorno
IP67 (protección) ETSI EN 60951-1 (seguridad) UNE EN 60068-1-1/2/11/14/30 (ambiental) ETSI EN 301 489-1 V1.9.2 (EMC) ETSI EN 301 489-17 V2.2.1 (EMC)
Portadoras radio independientes
4
Analizador de espectros
Sí, inteligente
VLAN
802.1q, 802.1p, soporte q-in-q, ilimitadas VLANs
Provisión de usuarios
Radius, CPS y fichero xml local
